結構形式	電儀
用途	安全閥的檢驗檢測校驗
閥瓣開啟高度	電儀
品牌	賽思特
型號	SVT-20-DN200

一、功能

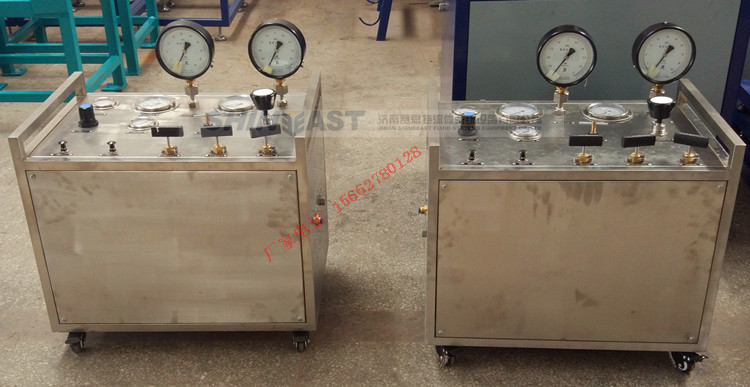

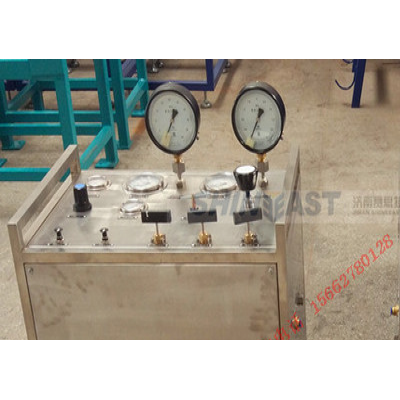

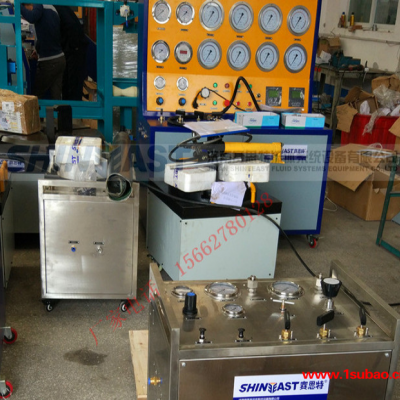

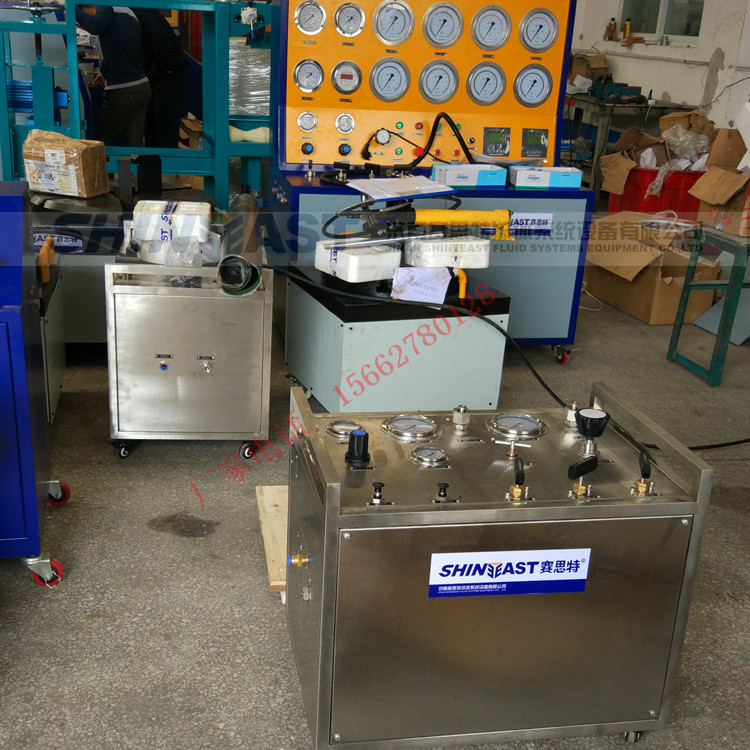

便攜式手動控制安全閥綜合校驗臺是用高壓空氣為介質來檢驗各種安全閥的密封性能、起跳壓力、回座壓力等?？己似鋲毫Π踩阅?。

二、典型應用

用于DN15～150mm/DN15～200mm法蘭式安全閥、螺紋式安全閥

設備符合國標要求，適用于質監局、鍋檢所、安全閥生產廠家、安全閥使用廠家等安全閥的性能測試，定期檢驗等場合

四、技術參數

l 主機技術參數

1. 加壓范圍：0-10mpa 2. 試驗介質：空氣或氮氣 3. 控制方式：數顯表控制 4. 測試壓力輸出：1路； 5. 測試閥門口徑：DN15-200mm 6. 壓力控制精度：≤±1%F.S； 7. 壓力測量精度：0.4級壓力表可選更高壓力等級）； 8. 壓力表測量范圍雙表校驗）：0-1.6MPa,0-2.5MPa,0-6MPa, 0-10MPa可根據需求選擇） 9. 夾緊方式：液壓油缸夾緊； 10. 夾緊力輸出范圍：0-20噸； 11. 密封方式：密封圈/螺紋密封； 12. 驅動氣源：5-8bar,**大耗氣量：0.8標準立方米/分； 13. 高壓氣源：內置增壓泵設備留有氮氣高壓入口，可用氮氣瓶高壓氣源） 14. 壓縮空氣質量要求：過濾精度：15μm；常壓露點：3℃；含油量(PPM)：≤5.0。

l 工裝技術參數

1．DN200 安全閥裝卡座

適用安全閥通徑：DN15-- DN200

調校壓力：PN40MPA

**大裝卡力：20T

工作介質：潔凈空氣,氮氣

驅動氣源：0.5-0.8MPa

五、系統組成

主要由動力系統、工件裝夾系統、數據采集測試系統、電氣控制及輸出系統等組成。

1.動力系統：

增壓泵STT25:驅動壓力6-8bar;輸出壓力10-15mpa; 為高壓輸出提供壓力；

不同壓力范圍高壓動力配置不同）

2.工件裝夾系統：

本裝夾系統采用相應規格的油缸進行加緊，夾緊力充分滿足安全閥的壓力要求；安全閥采用規格相應的連接工裝，與高壓泵氣體管路相連；油缸夾緊保證被測件與管路之間的密封性，2路單獨操作。

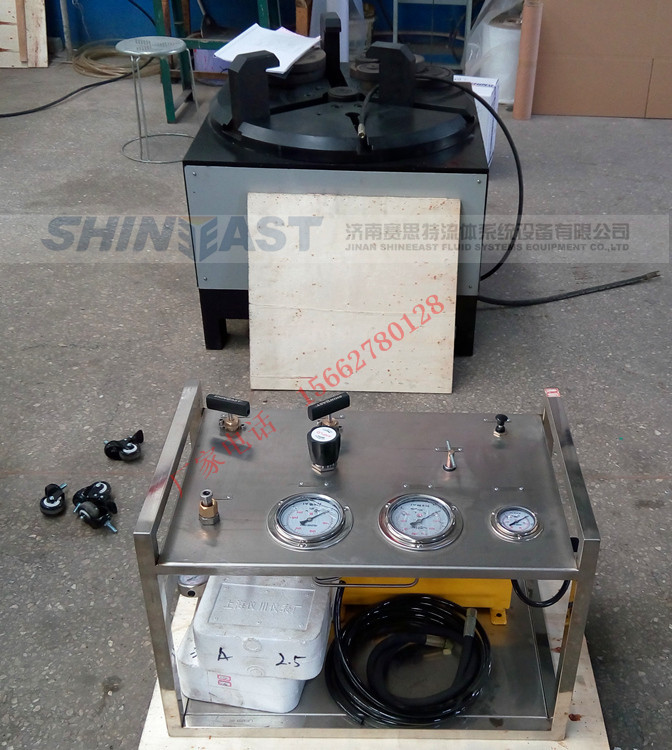

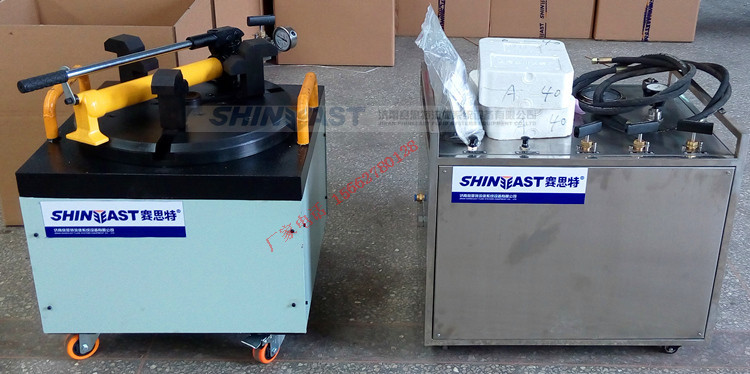

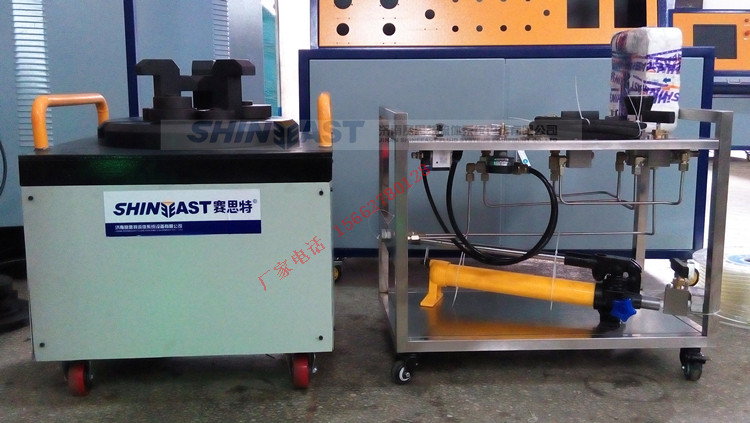

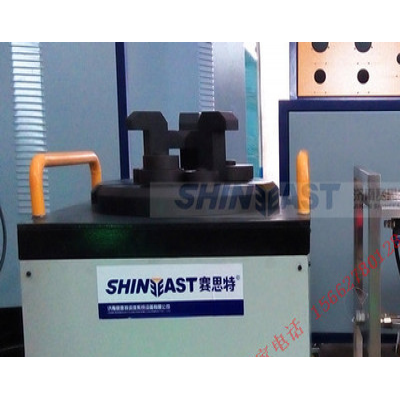

20T夾緊力安全閥裝卡座DN200 安全閥裝卡座）

加緊動力系統：采用賽思特自制的氣液增壓泵MD64WL，壓力無級可調，壓力恒定，夾緊平穩。

3.數據采集測試系統：

由單片機、數顯表、壓力變送器等組成壓力采集系統，實時采集壓力數值，自動控制升壓補壓、夾緊壓力顯示、夾緊保護等。

 1）數顯表自動采集起跳壓力,回座壓力

 2) 保壓時間,壓力,壓差設定

         3）夾緊力的選擇
