一.方案名稱：內置 MOS 開關降壓型 LED 恒流驅動器-OC5036

二.品牌：歐創芯

三.方案描述：

          OC5036 是一款內置 90V 功率 MOS高效率、高精度的開關降壓型大功率 LED恒流驅動芯片。

          OC5036 采用固定關斷時間的峰值電流控制方式，關斷時間可通過外部電容進行調節，工作頻率可根據用戶要求而改變。

          OC5036 通過調節外置的電流采樣電阻，能控制高亮度 LED 燈的驅動電流，使LED 燈亮度達到預期恒定亮度。

          在 DIM 端加 PWM 信號，可以進行LED 燈調光。

          DIM 端同時支持線性調光。

          OC5036 內部還集成了 VDD 穩壓管以及過溫保護電路等，減少外圍元件并提高系統可靠性。

四.方案特點：

1.內置 90V MOS

2.寬輸入電壓范圍： 3.1V~80V

3.輸出電流范圍： 100~800mA

4.高效率：可高達 93%

5.支持 PWM 調光和線性調光

6.**大工作頻率： 1MHz

7.CS 電壓： 250mV

8.芯片供電欠壓保護： 2.6V

9.智能過溫保護

10.內置 VDD 穩壓管

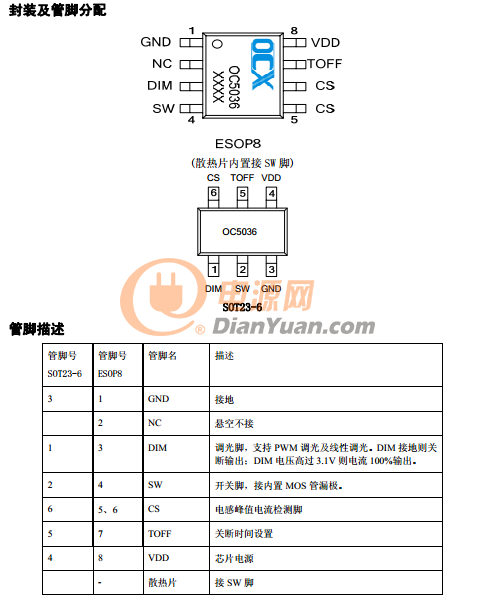

五.芯片封裝：OC5036 采用 ESOP8 和 SOT23-6 封裝。

六.應用范圍：

      1.自行車、電動車**燈

      2.強光手電

      3.LED 射燈

     4.大功率 LED 照明

     5.LED 背光

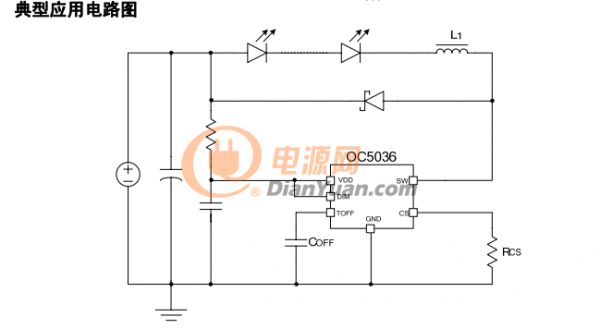

七.典型應用：
